Сборочные холодильные камеры: проектирование и применение (как работает холодильное оборудование)

Сборочные холодильные камеры представляют собой модульные конструкции, предназначенные для создания контролируемых низкотемпературных условий хранения продукции. Понимание того, как работает холодильное оборудование в таких системах, критически важно для владельцев складов, магазинов, ресторанов и инженеров, проектирующих холодильные объекты. Основой функционирования служит цикл сжатия пара — термодинамический процесс, при котором хладагент последовательно меняет агрегатное состояние, отводя тепло из охлаждаемого пространства. Торговый дом оборудования (ТДО) — надежный поставщик холодильного оборудования — предлагает комплексные решения для проектирования и монтажа сборочных камер, обеспечивая энергоэффективность и долговечность систем. В статье рассмотрены принципы работы, конструктивные особенности, этапы сборки и практическое применение сборочных холодильных камер, основанные на современных технологиях и опыте специалистов ТДО.

Принцип работы холодильного оборудования в сборочных камерах

Понимание того, как работает холодильное оборудование, начинается с изучения цикла сжатия пара — фундаментального процесса, лежащего в основе всех холодильных систем. Этот цикл включает четыре последовательные фазы: испарение, сжатие, конденсацию и расширение. Хладагент (чаще всего фреон R404A, R134a или аммиак) циркулирует по замкнутому контуру, поглощая тепло в испарителе внутри камеры и отдавая его в окружающую среду через конденсатор. Компрессор обеспечивает движение хладагента, повышая его давление и температуру до 80–100°C, что позволяет эффективно отводить тепловую энергию. Терморегулирующий вентиль (ТРВ) контролирует подачу жидкого хладагента в испаритель, поддерживая оптимальный режим работы. Эффективность цикла описывается коэффициентом полезного действия (КПД):

[ \eta = \frac{Q_0}{W} ]

где ( Q_0 ) — холодопроизводительность (кВт), ( W ) — затраченная мощность компрессора (кВт). Современные системы достигают КПД 2,5–4,0, что свидетельствует о высокой энергоэффективности. Циркуляция хладагента обеспечивается герметичностью контура и точной настройкой компонентов, что критически важно для стабильной работы сборочных холодильных камер.

Основные компоненты: компрессор и циркуляция хладагента

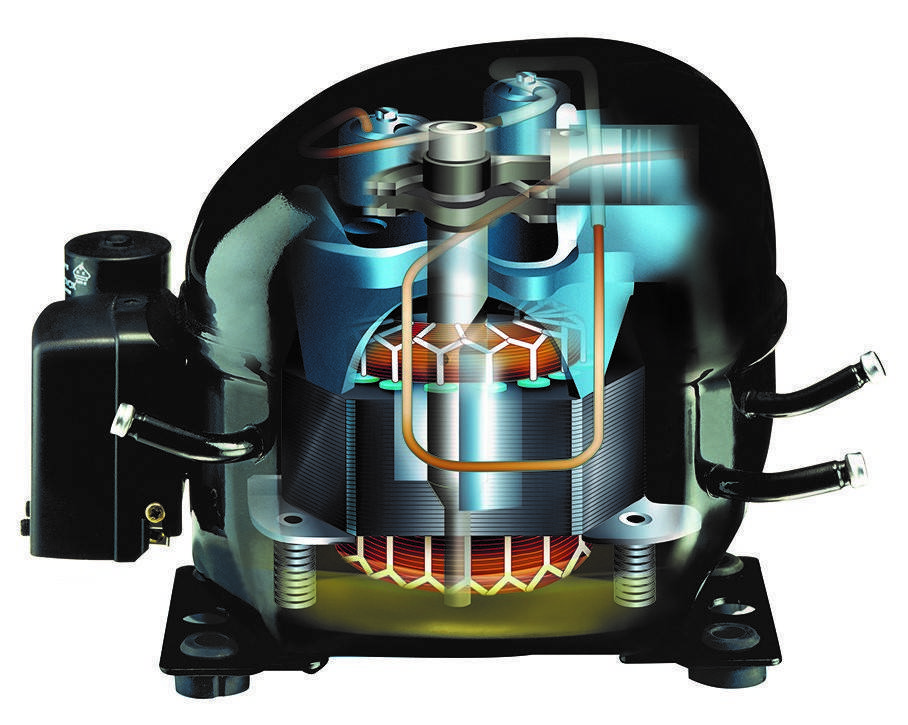

Компрессор — сердце холодильной системы, отвечающее за циркуляцию хладагента и создание перепада давлений. В сборочных камерах применяются поршневые, винтовые или спиральные компрессоры, выбор которых зависит от требуемой мощности (от 0,5 до 50 кВт) и температурного режима (от +10°C до –30°C). Поршневые модели экономичны для малых объемов (до 50 м³), винтовые — для крупных складов (свыше 200 м³), обеспечивая плавную регулировку производительности. Хладагент (например, фреон R404A) поступает в компрессор в виде пара низкого давления (2–3 бар), сжимается до 12–18 бар и нагревается до 80–100°C. Этот процесс требует значительных энергозатрат, поэтому современные компрессоры оснащаются частотными преобразователями, снижающими потребление электроэнергии на 20–30%. Циркуляция обеспечивается герметичными медными или стальными трубопроводами диаметром 12–28 мм, изолированными вспененным полиэтиленом для минимизации теплопритоков. Масляный сепаратор отделяет смазку от хладагента, предотвращая загрязнение испарителя и снижение теплообмена. Правильный подбор компрессора и организация циркуляции — ключевые факторы надежности системы.

Испаритель и конденсатор: теплообмен и охлаждение

Испаритель и конденсатор — теплообменные аппараты, обеспечивающие передачу тепловой энергии между хладагентом и окружающей средой. Испаритель, расположенный внутри холодильной камеры, представляет собой систему оребренных трубок, через которые проходит жидкий хладагент. При давлении 2–4 бар хладагент испаряется при температуре –10…–35°C, поглощая тепло из воздуха камеры (теплота парообразования для R404A составляет 200 кДж/кг). Вентиляторы испарителя (производительность 2000–8000 м³/ч) обеспечивают принудительную циркуляцию воздуха, ускоряя теплообмен и равномерное охлаждение продукции. Конденсатор, установленный снаружи или в машинном отделении, работает по обратному принципу: горячий пар хладагента (80–100°C, 12–18 бар) охлаждается атмосферным воздухом или водой, конденсируясь в жидкость. Воздушные конденсаторы с осевыми вентиляторами применяются в 80% сборочных камер благодаря простоте монтажа. Эффективность теплообмена зависит от площади поверхности (5–20 м² для камер 20–100 м³) и чистоты оребрения — загрязнение снижает производительность на 15–25%. Регулярное обслуживание испарителя и конденсатора критически важно для поддержания заданной температуры и минимизации энергопотребления.

Проектирование сборочных холодильных камер

Проектирование сборочных холодильных камер требует комплексного подхода, учитывающего объем хранения, температурный режим, тип продукции и условия эксплуатации. Ключевые этапы включают расчет теплопритоков, подбор холодильной установки, выбор конструкционных материалов и разработку системы автоматизации. Теплопритоки складываются из теплопередачи через ограждающие конструкции, теплоты продукции, вентиляции и эксплуатационных факторов (открывание дверей, освещение). Суммарная тепловая нагрузка определяет требуемую холодопроизводительность установки, рассчитываемую по формуле:

[ Q = Q_{\text{огр}} + Q_{\text{прод}} + Q_{\text{вент}} + Q_{\text{экспл}} ]

Для камеры объемом 50 м³ (температура –18°C) типичная нагрузка составляет 8–12 кВт. Энергоэффективность достигается применением сэндвич-панелей с низким коэффициентом теплопроводности (0,02–0,04 Вт/м·К), герметичных дверей с уплотнителями и инверторных компрессоров. Торговый дом оборудования предлагает готовые проектные решения, адаптированные под специфику бизнеса — от небольших камер для ресторанов (10–20 м³) до крупных складских комплексов (500+ м³). Грамотное проектирование снижает эксплуатационные расходы на 30–40% и обеспечивает срок службы оборудования 15–20 лет.

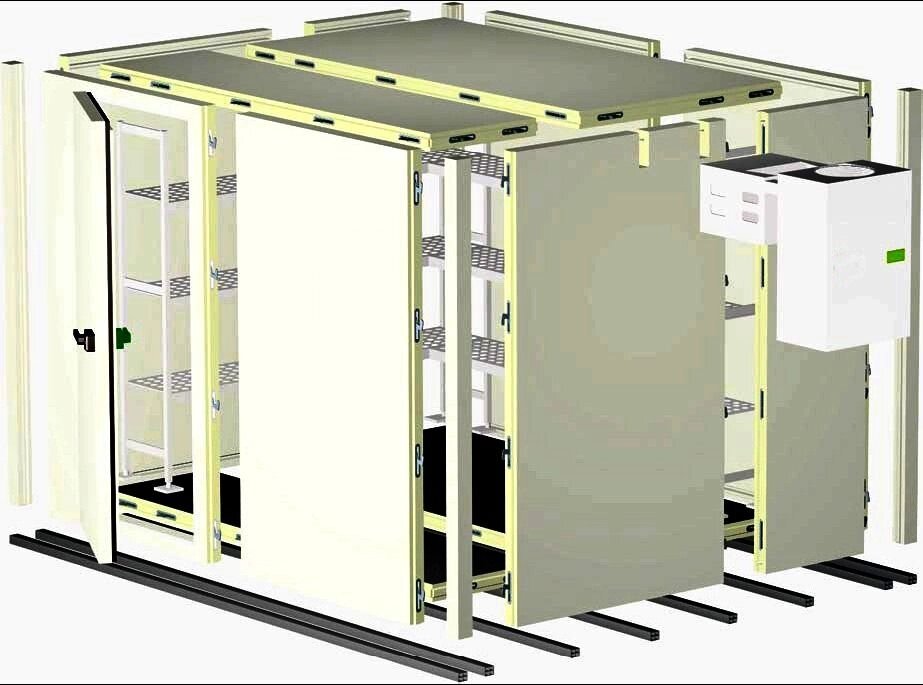

Конструкция панелей и теплоизоляция

Конструкция сборочных холодильных камер базируется на модульных сэндвич-панелях — трехслойных элементах, состоящих из двух металлических обшивок (оцинкованная сталь 0,5–0,7 мм или нержавеющая сталь AISI 304) и теплоизоляционного наполнителя. В качестве изоляции применяются пенополиуретан (ППУ) плотностью 40–45 кг/м³ или пенополистирол (ПСБ-С) плотностью 25–35 кг/м³. ППУ обеспечивает коэффициент теплопроводности 0,019–0,023 Вт/м·К, ПСБ-С — 0,035–0,040 Вт/м·К. Толщина панелей выбирается в зависимости от температурного режима: 60 мм для +2…+10°C, 80 мм для 0…–5°C, 100–120 мм для –18…–25°C, 150–200 мм для глубокой заморозки (–30…–40°C). Панели соединяются по системе «шип-паз» с применением герметика (силикон, полиуретановая пена), обеспечивая герметичность стыков и минимизацию мостиков холода. Пол камеры выполняется из усиленных панелей (нагрузка до 500 кг/м²) или бетонируется с укладкой теплоизоляции (экструдированный пенополистирол XPS 100–150 мм). Качественная теплоизоляция снижает теплопритоки на 40–50%, что критически важно для энергоэффективности системы.

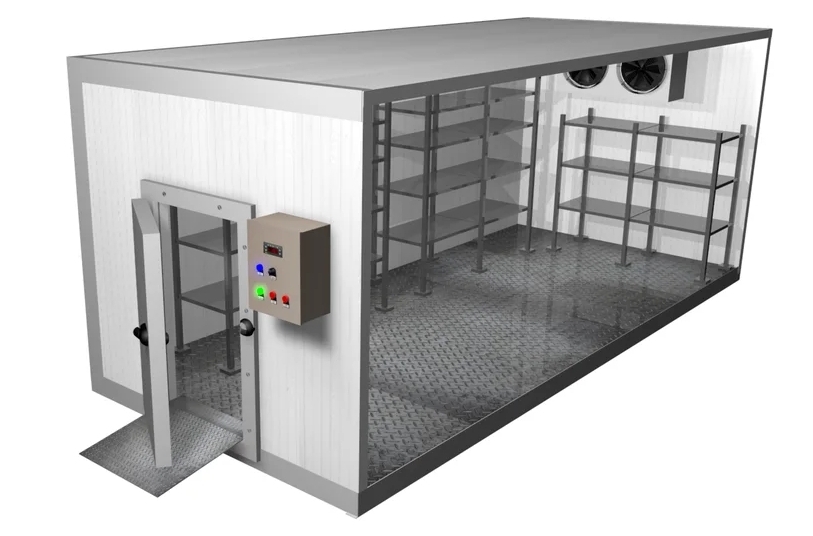

Интеграция холодильной установки и автоматики

Интеграция холодильной установки в сборочную камеру включает монтаж испарителя, прокладку фреоновых магистралей, установку конденсатора и подключение системы автоматики. Испаритель размещается на стене или потолке камеры с учетом направления воздушного потока — вентиляторы должны обеспечивать равномерное распределение холода без прямого обдува продукции. Фреоновые трубопроводы (медь, диаметр 12–22 мм) прокладываются с уклоном 0,5–1% для отвода масла, изолируются вспененным каучуком толщиной 9–19 мм. Конденсатор устанавливается снаружи здания или в вентилируемом помещении, обеспечивая свободный доступ воздуха. Система автоматики включает терморегулятор (точность ±0,5°C), датчики температуры и влажности, реле давления, таймеры оттайки. Современные контроллеры (например, Danfoss EKC, Eliwell EWCM) позволяют программировать режимы работы, удаленно мониторить параметры и получать аварийные уведомления. Терморегулятор управляет включением/выключением компрессора, поддерживая заданную температуру с гистерезисом 1–2°C. Автоматическая оттайка (электрическая, горячим газом или водой) предотвращает обмерзание испарителя, выполняясь 2–4 раза в сутки по 15–30 минут. Грамотная интеграция обеспечивает стабильность работы и снижает риск аварийных остановок.

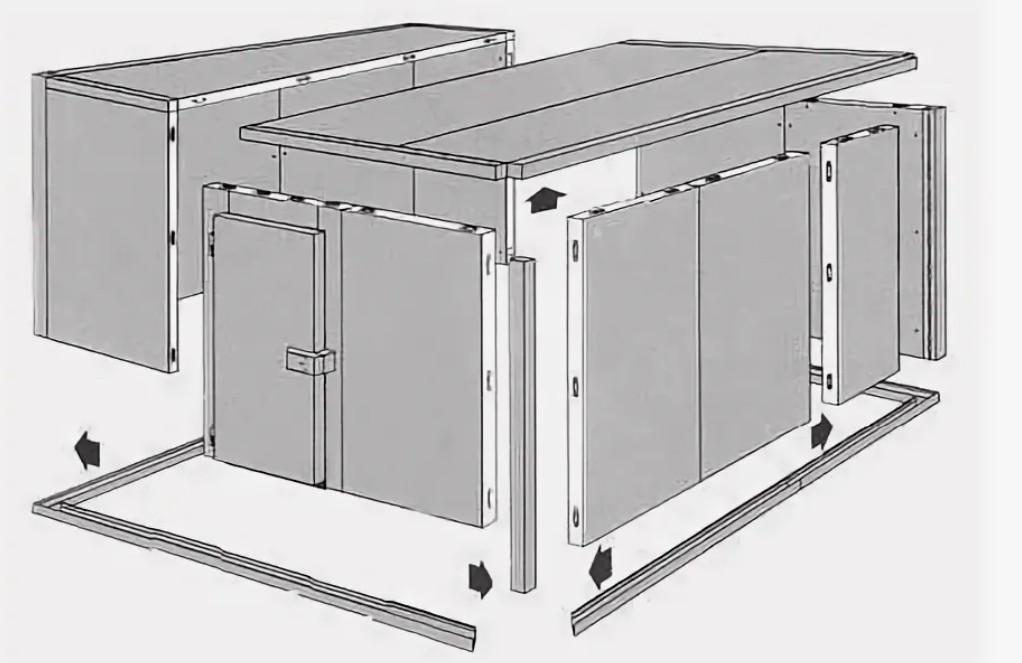

Монтаж и сборка сборочных холодильных камер

Монтаж сборочных холодильных камер выполняется поэтапно, начиная с подготовки основания и заканчивая пусконаладочными работами. Процесс занимает от 2–3 дней для малых камер (10–20 м³) до 1–2 недель для крупных объектов (200+ м³). Основные этапы включают:

1. Подготовка основания: выравнивание пола (перепад не более 5 мм на 2 м), укладка гидроизоляции (полиэтиленовая пленка 200 мкм), монтаж теплоизоляции пола (XPS 100–150 мм) или установка панельного пола.
2. Сборка каркаса и стен: установка угловых стоек (алюминиевый профиль или оцинкованная сталь), монтаж стеновых панелей по периметру с герметизацией стыков силиконом, фиксация панелей эксцентриковыми замками или саморезами.
3. Монтаж потолка: укладка потолочных панелей на стеновые, герметизация швов, установка проходных элементов для трубопроводов и электропроводки.
4. Установка двери: монтаж распашной или откатной двери с уплотнителями (4-сторонний контур), установка ручек с внутренним аварийным открыванием, регулировка петель для плотного прилегания.
5. Монтаж холодильной установки: крепление испарителя, прокладка фреоновых магистралей, установка конденсатора, вакуумирование системы (до 0,1 мбар, 2–4 часа), заправка хладагентом (по весу или давлению).
6. Подключение автоматики: монтаж терморегулятора, датчиков, электрощита, прокладка кабелей (сечение 1,5–4 мм² в зависимости от мощности), программирование контроллера.
7. Пусконаладка: проверка герметичности (течеискатель, мыльный раствор), тестирование работы компрессора и вентиляторов, настройка температурного режима, контроль параметров (давление, перегрев, переохлаждение).

Качественный монтаж обеспечивает герметичность, энергоэффективность и долговечность камеры. ТДО предлагает услуги «под ключ», включая проектирование, поставку оборудования, монтаж и гарантийное обслуживание.

Применение сборочных холодильных камер

Сборочные холодильные камеры находят широкое применение в различных отраслях, где требуется контролируемое низкотемпературное хранение. Основные сферы использования включают:

• Розничная торговля: супермаркеты, продуктовые магазины — хранение мяса, рыбы, молочных продуктов, полуфабрикатов при температуре 0…+4°C (среднетемпературные камеры) или –18…–22°C (морозильники).
• Общественное питание: рестораны, кафе, столовые — хранение ингредиентов, готовых блюд, напитков в камерах объемом 5–30 м³.
• Складская логистика: распределительные центры, оптовые базы — крупные холодильные комплексы (100–1000 м³) для хранения продукции перед отгрузкой.
• Производство: мясокомбинаты, рыбозаводы, молокозаводы — технологические камеры для охлаждения, заморозки, созревания продукции.
• Фармацевтика: хранение вакцин, медикаментов при строго контролируемой температуре (+2…+8°C).

Преимущества сборочных камер — модульность (возможность расширения), мобильность (демонтаж и перенос), быстрый монтаж (2–10 дней), адаптивность под любые помещения. Торговый дом оборудования поставляет камеры для всех перечисленных сфер, предлагая индивидуальные решения с учетом специфики бизнеса. Например, для ресторана ТДО спроектирует компактную камеру 10 м³ с температурой +2°C, для склада — модульный комплекс 500 м³ с зонами разной температуры (0°C, –5°C, –18°C). Выбрать холодильное оборудование от ТДО можно на сайте компании, где представлен полный каталог решений.
